液晶顯示:

UA  UB  UC  UAB  UBC  UCA  IA  IB  IC  ΣP  ΣQ  COSΦ  f

3u0   i0   3i0  ia  ib   ic

說明：

UA、UB、UC：三相相電壓的一次值；

UAB  UBC  UCA：三相線電壓的一次值；

IA、IB、IC：三相測量電流的一次值；

ΣP：三相總有功的一次值；

ΣQ：三相總無功的一次值；

COSΦ：功率因數；

f：頻率；

3u0：不平衡電壓的二次值；

i0：零序電流的二次值

3i0：不平衡電流的二次值

ia、ib、ic：三相保護電流的二次值

以上顯示內容為PT是Y接法的情況，如果PT為VV接線，液晶上電壓一次部分只顯示UAB、UCB，u0不顯示。

1.主菜單：

01.保護投退

02.保護定值

03.事件記錄

04.輸入輸出

05.采樣數值

06.測量監視

07.電能監視

08.實時時鐘

09.出廠設置

10.設備信息

2.裝置說明：

2.1裝置指示燈：

裝置面板上共有8個指示燈，從左到右依次為：

燈1-運行 (綠色)、

燈2-電源 (綠色)、

燈3-通訊（綠色,平時常亮，通訊時閃爍）

燈4-合位（紅燈）

燈5-分位（綠燈）

燈6-告警（紅色）

燈7-事故（紅色）

燈8-故障（裝置故障，紅色）

2.2開入：

開入量：1-16   17-32

0000000000000000

0000000000000000

上一排對應開入量1-16；    下一排對應開入量17-32

開入量定義：

“1”：1R1 開關合位信號；                “2”：1R2開關分位信號；

“3”~“9”：1R3~1R9  備用；          “10”：1R10手動分閘信號；

“11”：1R11 遙控允許信號；      “12”：1R12  手動合閘信號；

“13”~“16”：1R13~1R16  備用； “17”~“32”：2R1~2R16 備用；

2.3.開出：

開出

123456789ABCDEFG

0000000000000000

出口定義如下（從左到右）：

“1”：1J（1C1/1C2）遙控合閘；             “2”：2J（1C3/1C4）遙控分閘；

“3”：3J（1C5/1C6）保護跳閘；             “4”：4J（1C7/1C8）備用出口；

“5”：5J（1C9/1C10）備用出口；            “6”：6J（1C11/1C12）備用出口；

“7”：7J（1C13/1C14）備用出口；           “8”：8J（1C15/1C16）備用出口；

“9”：9J（2C1/2C2）備用出口；             “A”：10J（2C3/2C4）備用出口；

“B”：11J（2C5/2C6）備用出口；            “C”：12J（2C7/2C8）備用出口；

“D”：13J（2C9/2C10）備用出口；           “E”：14J(2C11~2C12)裝置故障信號出口；

“F”：15J（2C13/2C14）告警信號出口；     “G”：16J(2C15~2C16)事故信號出口；

做開出試驗時，密碼是：2000

P15/P16：0J   裝置失電（在電源板上）。

2.4測量監視：

一次值：UA、UB、UC、IA、IB、IC、∑P、∑Q、Cos￠、f；

二次值：Ua、Ub、Uc、Ia、Ib、Ic、Pa、Pb、Pc、Qa、Qb、Qc、

∑P、∑Q、Cos￠、f；

2.5采樣數值

Uab 線電壓

Ubc 線電壓

Uca 線電壓

3u0 不平衡電壓

ia  保護A相電流

ib  保護B相電流

ic  保護C相電流

i0  零序電流

3I0不平衡電流

Ia  測量A相電流

Ib  測量B相電流

Ic  測量C相電流

進入采樣數值界面后，可以按向左按鍵進行通道校準，進入到校準界面后，按左右鍵調到需要校準的通道，再按上下按鍵調節系數，校準完按確定鍵，輸入密碼1000再按確定鍵就可保存。

2.6．裝置通訊：

1）.通訊接口：

2路以太網口。

1路485口。

2）.通訊規約：IEC60870-5-103通訊規約、MODBUS。

2.7.裝置自檢：

裝置自檢若出現故障時，故障繼電器有出口，同時故障指示燈點亮。

2.8．裝置電源：

工作電源：AC/DC 85~265。

開入量電源： DC220V。

3.保護功能

4.保護動作原理

速斷

a. RLP01  速斷－“投”；

b. 保護電流ia、ib、ic任何一相≧速斷定值（Idz0）；

滿足以上條件，保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

限時速斷

a. RLP02  限時速斷－“投”；

b. 保護電流ia、ib、ic任何一相≧ 限時速斷定值（Idz1）；

c. 加入電流時間≧限時速斷延時 Tzd1；

滿足以上條件，保護立即驅動出口3J(1C51C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

過電流

1．RLP03  過電流－“投”；

2．保護電流ia、ib、ic任何一相≧過電流定值（Idz2）；

3．加入電流時間≧過電流延時 Tzd2；

滿足以上條件，保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

過流反時限

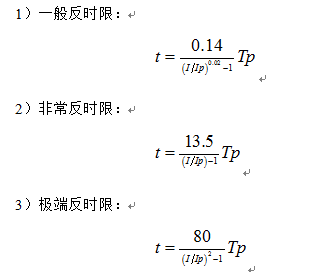

裝置提供三種反時限特性（依據IEC225-4標準）：

上式中， Ip 為電流反時限電流定值，tp 為電流反時限時間定值。

注：過電流保護和過流反時限保護共用數值定值和時限定值，兩者同時投入時，反時限保護無效。

不平衡電流

1．RLP05  不平衡電流－“告警/跳閘”；

2．不平衡電流 3i0 ≧ 不平衡電流定值（I0dz1）；

3．延時時間≧不平衡電流延時 T0zd1；

滿足以上條件，若投“跳閘”保保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

零序過流

1．RLP06  零序過流－“告警/跳閘”；

2．零序電流i0 ≧ 零序過流定值（I0dz2）；

3．延時時間≧零序過流延時 T0zd2；

滿足以上條件，若投“跳閘”保保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

過電壓

1．RLP07  過電壓－“投”；

2．線電壓Uab、Ubc、Uca采樣值之一≧ 過電壓定值（Udz1）；

3．過電壓采樣延時時間≧過電壓延時（TUzd1）；

滿足以上條件，保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

低電壓

1．RLP08  低電壓－“投”；

2．三個線電壓Uab、Ubc、Uca采樣值同時≦ 低電壓定值（Udz2）；

3．低電壓采樣延時時間≧低電壓延時（TUzd2）；

4. 兩相線電壓均≧30V；

滿足以上條件，保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。

PT斷線1．RLP09  PT斷線－“投”；

2．一相線電壓采樣值 ≧ PT斷線電壓定值（Upt1），另一相線電壓采樣值 < PT斷線電壓定值（Upt1）；

3．延時時間>PT斷線延時 Tupt1

滿足以上條件，裝置發生PT斷線告警，并驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

PT失壓

1．RLP10  PT失壓－“投”；

2．三個線電壓都小于PT失壓定值(Upt2)；

3．保護電流ia、ib、ic任何一相 ≧ 0.1A；

4．延時時間>PT失壓定值 Tupt2

滿足以上條件，裝置發生PT斷線告警，并驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

不平衡電壓

1．RLP11  不平衡電壓－“告警/跳閘”；

2．不平衡電壓采樣值3U0≧ 不平衡電壓定值（U0dz1）；

3．延時≧不平衡電壓延時定值（TU0zd1）；

滿足以上條件，若投“跳閘”保保護立即驅動出口3J(1C5/1C6)，同時驅動事故信號繼電器16J（2C15~2C16)（直到手動復歸，繼電器才返回），面板事故燈亮。若投“告警”保護即驅動告警信號繼電器15J(2C13/2C14)（直到手動復歸，繼電器才返回），面板告警燈亮。

5．裝置背面端子圖和原理圖
