電氣自鎖、互鎖、聯鎖都是指的什么

更新時間:2020.06.15     作者:管理員      瀏覽次數:559

轉載請備注(http://www.cgc888.cn/

一、自鎖

   自鎖電路也稱起保停電路,而這里的自鎖也就是起著保持的作用。自鎖,也就是自己將自己“鎖住”,在沒有其它因素的情況下保持這個狀態。

1592145776(1)

   如上圖所示

   這里的自鎖電路其實就只有2根線和一個常開觸點:啟動按鈕SB1的上下兩端本別有一根線接至了接觸器KM的常開觸點,這就是這個電路的自鎖電路。如果這個電路沒有自鎖電路,那么它只能有電動啟動停止的功能,而不能自行保持運行的狀態了。

二、互鎖

   互鎖,聽這個名字就知道它與自鎖不同,自鎖是只影響自己的電路。而互鎖則是至少有2個支路且相互影響的。如圖所示:

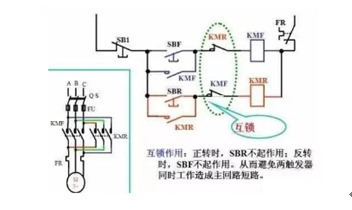

1592145866

   這里是電動機正反轉的電路圖,我們知道電動機正反轉的2個接觸器是不能同時吸合的,同時吸合會導致短路。那么我們為了不讓其同時吸合則引入了互鎖電路。

我們可以看到,當接觸器KMR吸合時,KMR的常閉觸點打開,而這個常閉觸點又串聯在接觸器KMF的啟動回路上,當KMR的常閉觸點打開時,KMF是無法得電,自然也無法吸合。反之亦然。

三、聯鎖

   聯鎖其實就是互鎖的升級版,具體我們如圖:

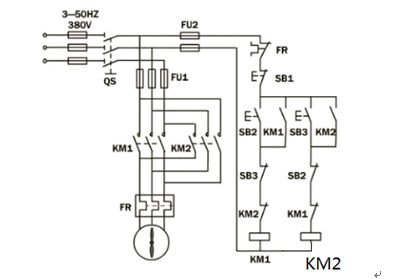

1592145927(1)

   上圖按鈕SB2、SB3使用了一對常開觸點和一對常閉觸點。我們按下按鈕SB2時,不但啟動了自己這一條回路(KM1),并且無論另一條回路是否啟動(KM2),我們都使這條回路斷開。在這里按鈕SB2的常開觸點是啟動自己這一條支路的(KM1),而按鈕SB2的常閉觸點則是斷開另一條支路(KM2)的。
