產品詳情
裝置外觀圖：
功能說明：
名稱 | 說明 |
工作電源 | AC/DC：85~265V；可特殊定制DC24V、DC48V等 |
交流量采集 | 13路，不同型號的保護裝置模擬量定義不同 |
開關量采集 | 14個，可擴展兩個；已定義的非電量若處于退時為普通開關量 |
繼電器出口 | 10個（含告警/跳閘信號各一個），可擴展3個；自帶一路裝置失電信號 |
通訊回路 | 2路485，Modbus-RTU協議，第2路可用于時鐘對時；1路以太網103協議 |
防跳回路 | 標準配置均帶防跳回路（訂貨時說明也可不帶） |
測控功能 | 有功、無功、功率因素及頻率、電度、斷路器遙控分合 |
其他 | 事件記錄和故障錄波、保護功能壓板的投/退、定值修改及定值區的切換 |
適用范圍 | 主要適用于66KV、35KV、10KV、6KV、3KV等電壓等級的中置柜及綜合性項目，不需要帶距離測控的線路保護。 |
保護功能 | 低頻第1輪、低頻第2輪、低頻第3輪、低壓第1輪、低壓第2輪、低壓第3輪、I段TV自檢、II段TV自檢、I母PT斷線、I母PT失壓、II母PT斷線、II母PT失壓 |

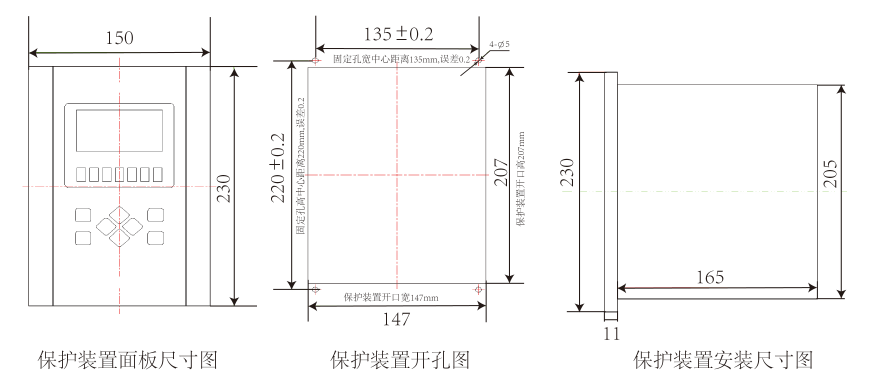

裝置開孔圖：
