逆功率保護裝置簡稱防逆流裝置、主要針對充電樁項目、部分并網型光伏發電站，這部分并網電站所謂并網其實只是與電網接通，并非發電輸送電網，白天用戶光伏所發電量主要供自己廠區內的用電負荷使用，晚上沒有光伏發電時仍舊需要使用電網所輸電量，因此才并網的。這類光伏電站要求在并網處加以控制，盡量使光伏發電量剛好滿足廠區內的用電負荷使用。本逆功率保護裝置功能逆功率保護、逆功率恢復、過電壓保護、低電壓保護、過負荷保護、TV斷線告警、裝置故障告警等功能

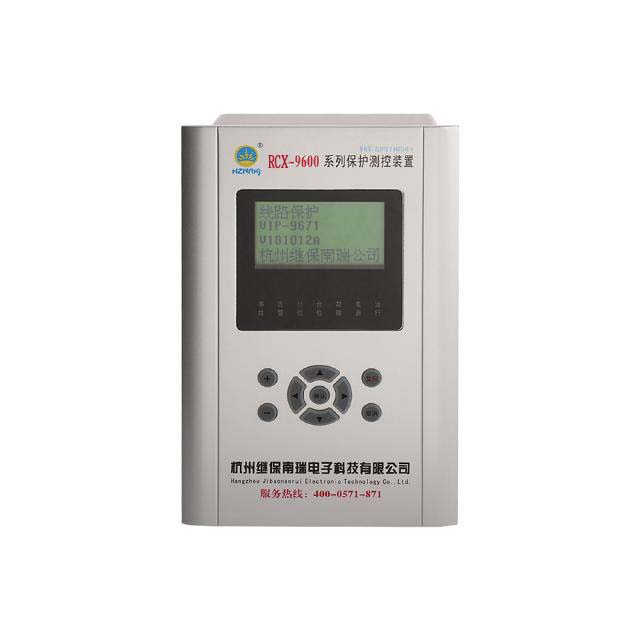

9690N 逆功率保護測控裝置介紹
液晶顯示:
UB UC UAB UBC UCA IA IB IC ΣPΣQ COSΦf
ib ic
裝置說明
1保護功能：
速斷 （跳閘）
限時速斷 （跳閘）
過電流 （跳閘）
過負荷 （告警/跳閘可選）
裝置上電合閘 （跳閘）
逆功率 （跳閘）
I路功率恢復 （跳閘）
II路功率恢復 （跳閘）
III路功率恢復 （跳閘）
IV路功率恢復 （跳閘）
過電壓 （跳閘）
低電壓 （告警/跳閘可選）
PT斷線 （告警，發生斷線時，低壓、負壓、方向閉鎖電流保護無效）
2.功能菜單
保護投退菜單
速斷 投/退 投—跳閘
限時速斷 投/退 投—跳閘
過電流 投/退 投—跳閘
過負荷 告警/跳閘/退 三種方式選擇使用
裝置上電合閘 投退 投—跳閘
逆功率 投退 投—跳閘
I路功率恢復合閘 投退 投—跳閘
II路功率恢復合閘 投退 投—跳閘
III路功率恢復合閘 投退 投—跳閘
IV路功率恢復合閘投退投—跳閘
過電壓投/退投—跳閘
低電壓告警/跳閘/退投—跳閘
PT斷線投/退投—PT斷線時告警
修改密碼：1000
保護定值菜單
定值序號代號定值名稱整定菜單整定值—整定參考
00保護定值套數1~3默認為1
一次PT變比/100.01~300.00整定電壓等級值，10kV整定為10
一次CT變比/100.01~300.00CT變比值/10，例200/5設定4
速斷定值0.1~100A調度部門設定
限時速斷定值0.1~100A調度部門設定
限時速斷延時0~100s調度部門設定
過電流定值0.1~100A調度部門設定
過電流延時0~100s調度部門設定
過負荷定值0.1~100A調度部門設定
過負荷延時0~100s調度部門設定
上電合閘電壓上限100.00~160.00V
上電合閘電壓下限60.00~100.00V
上電合閘有效時限0~100s
逆功率定值0.01~600.00W
逆功率I時限0~100s
逆功率II時限0~100s
逆功率III時限0~100s
逆功率IV時限0~100s
I路功率恢復定值0.01~600.00W
I路功率恢復延時0~100s
II路功率恢復定值0.01~600.00W
II路功率恢復延時0~100s
III路功率恢復定值0.01~600.00W
III路功率恢復延時0~100s
IV路功率恢復定值0.01~600.00W
IV路功率恢復延時0~100s
過電壓定值50~200V一般整定為115-130V
過電壓延時0~100s一般整定為2秒
低電壓定值30~100V一般整定為70-80V
低電壓延時0~100s一般整定為0.5秒
PT斷線定值10-90V一般整定為5-30V
PT斷線延時0~100s一般在10s左右
