電氣設備是電力系統重要組成部分。可分為一次設備和二次設備。一次設備在電力系統中承擔著電能生產、運輸、分配等功能。二次設備主要承擔著對一次設備的監測、調節、控制和保護等功能。從而引出二次回路這個概念。二次回路是發電廠和變電站的重要組成部分，是電力系統安全可靠的重要保障。

常見的二次回路介紹：

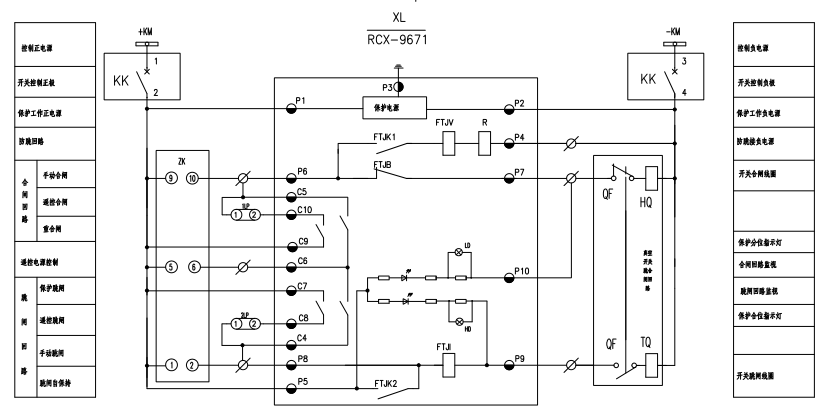

1、         控制回路：通過控制開關的合分來實現電氣設備的投退。舉例說明：開關柜控制斷路器合分閘回路。如下圖，微機保護的控制原理圖：

2、         信號回路：反映設備的工作狀態。舉例說明：開關柜上運行指示燈，紅燈運行、綠燈停止等。

3、         測量回路：指示和監測一次設備的運行參數。例如微機保護或者智能儀表將電氣設備的一次電壓、一次電流等數據實時顯示。

4、         調節回路：適時調節一次設備的運行狀態，以滿足運行要求。

5、         繼電保護和自動裝置：在電力系統中，如果出現故障，相應的微機保護裝置跳開相應的故障點。當故障消失后，自動投入設備，保證一次設備正常運行。

6、         操作電源系統：供二次回路用電。一般常見的是DC/AC220V或者DC/AC110V.
