   在電力系統，為了保證一次設備的安全穩定運行，經常會用到保護類的產品，如微機保護產品等。在很多時候，我們經常會聽到零序過流保護和剩余電流保護。兩種保護方式，很多人都會認為是一種保護功能，其實不是的。以下簡單的介紹一下。

1、零序電流保護

   零序序電流保護是檢測三相不平衡電流，它的電流互感器只能對相線電流或零線電流進行檢測，不能同時對相線和零線電流檢測。檢測電流的數量級別一般多為數百至千安級別。安裝位置一般為配電線路（或輸電線路）的始端。

互感器的安裝方式

1）三根相線一起穿過一個零序電流互感器(CT)

2）三根相線各穿過一個(CT)，

3）N線上裝一個(CT)（CT為零序電流互感器）

2、剩余電流保護

   剩余電流保護是檢測線路上的泄漏電流的，它的電流互感器叫剩余電流互感器，只能檢測泄漏電流。當泄漏值超過整定值時，與之相連的剩余電流斷路器（也稱漏電開關、漏電斷路器等）就會動作，切斷負載的電源，對負載起保護作用。

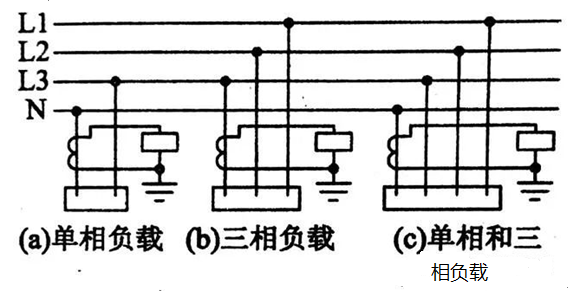

   安裝接線方式也有三種：對單相負載保護時，相線和N線同時穿過CT，對三相負載進行保護時則三根相線同時穿過CT，又有單相負載又有三相負載時，相線和N線同時穿過CT（CT為剩余電流互感器）,如圖所示。
