   在變電站中，經常會看到各種開關柜，其中包括高壓進線柜、計量柜、高壓出線柜、低壓進線柜、電容柜、低壓出線柜，這些配電柜是配電室的常規配置，不管高壓還是低壓都是按一定的功能組合在一起。而且柜子的尺寸，外形，元件的布置等等都有一定規范性。以下做一個簡單介紹。

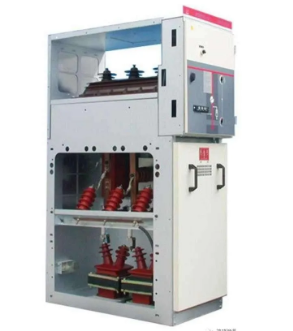

   高壓進線柜是分斷高壓進線電源的高壓柜，其實不是真正的進線柜，進線一般不是接在這臺柜子上，而是接在隔離柜上的，但它有斷路器（真空）能分斷進線電源所以才叫進線柜。

計量柜：顧名思義就是用來裝電度表的，準確計量你用多少電的柜子，該柜子除了PT、CT就沒有什么大的元件了。

   高壓出線柜：他的作用是用來分配和輸送電能的，他一般帶的變壓器或是高壓用電設備（電動機）及高壓補償設備等。

   電容柜：他的作用用來補償用電質量，提高功率因數！

   除此之外，根據使用情況還有變壓器柜、PT柜、隔離柜、電動機柜等等。對于帶有真空斷路器的開關柜，必須要加裝微機保護裝置，進線開關柜和出線開關柜加裝線路保裝置，電容器保護柜加裝電容器保護裝置、變壓器柜加裝變壓器保護裝置等等，總之不能讓開關柜在無保護下運行。

   微機保護的作用就是監控、測量、保護的作用。其中保護作用是非常重要的，別的元件不能替代。高壓柜屬于一次設備，而且運行電壓比較高，萬一出現故障，造成的事故影響非常大，對設備乃至人員都會造成嚴重的危害。
