   電能質量在線監測裝置主要應用于發電項目居多，主要的作用是監測電壓和電流，通過裝置內部的分析計算，有效的得出電能質量的真實參數，便于運維人員測量分析各種用電設備在不同運行狀態下對公用電網電能質量的影響。

   主要測量的參數有電流真有效值、基波有效值、2～50次諧波有效值； 電壓真有效值、基波有效值、2～50次諧波電壓畸變率、總畸變率； 真功率因數、基波功率因數； 基波視在功率、基波有功功率、基波無功功率； 電壓偏差； 三相電壓不平衡度； 基波電壓（電流）相角； 電網頻率； 電壓波動與閃變值（長時閃變值（Plt）、短時閃變值（Pst））；

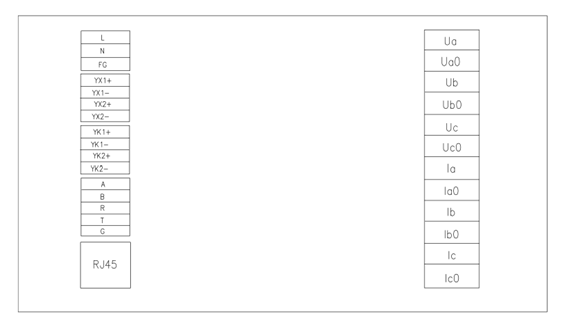

電能質量在線監測裝置怎么接線

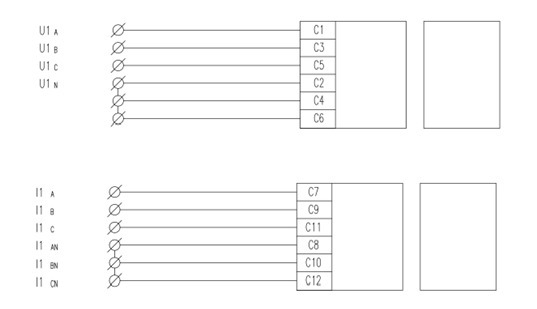

   由圖可知，電能質量在線監測裝置不起到保護作用，一般只做監測使用，因此在使用過程中通過接電壓電流信號。在實際應用中，一組電壓一組電流為單通道電能質量在線監測裝置，兩組電壓兩組電流為雙通道電能質量在線監測裝置，以此類推。根據實際的技術要求來選定合適的對應 的的產品。
