   微機保護的種類非常多。使用中的每一款保護裝置都有自己的保護區域，保護區內發生的故障叫區內故障，保護區外發生的故障叫區外故障。在實際的電力系統中，能切除故障的元件只有一個，就是斷路器，所以 保護以斷路器的位置作為分區基準。保護區的邊界取決于電流互感器的位置。一般來說，電流互感器的位置都會緊跟著斷路器。

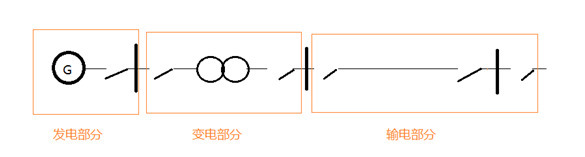

  以下圖為例說明

1、發電部分

   發電機將機械能轉換成電壓，出口電壓一般為400V、6KV、10KV等。當發電機部分出現故障時，保護發電機區域的保護裝置動作跳開斷路器，而其余部分的開關盡可能 不動作。將切除的故障范圍最小化。對于發電機部分，常用到的微機保護裝置有發電機差動保護裝置、發電機轉子接地保護裝置、發電機后備保護裝置。

2、變電部分

   發電機發出的電壓并不太高，除了一部分用于場內供電之外，絕大部分的電能要輸送到電網中，一般會經過升壓變壓器將電壓升至為110KV、220KV、500KV等等。根據實際情況選擇合適的電壓等級。對于變電部分，主要由變壓器來承擔完成。當變壓器內部出現故障或者變壓器出線套管有問題等，需要跳開本區域的開關，其它區域的開關應該是不動作。涉及到的變壓器微機保護裝置的種類有變壓器差動保護裝置、變壓器高后備保護裝置、變壓器低后備保護裝置、變壓器非電量保護裝置。

3、輸電部分

   當電壓經過變壓器升至為高壓后，需要通過架空線路將電能輸送到遠端的高壓變電站。一般情況輸電線路比較長，電壓等級比較高。當輸電線路出現故障時，只有輸電區域的開關動作，其他區域不動作。常簡單線路保護有距離保護裝置、線路光纖差動保護裝置等等。

以上為微機保護裝置保護區域的簡單介紹。當本區域的保護拒動時，相鄰區域作為后備保護動作， 這樣一來，整個保護系統就比較完善，保護盲區就很小了。
